Om Waarde voor Klanten te creëren. Integriteit en Win-Win.
 |
| Plaats van herkomst: | Changzhou, China |
| Merknaam: | Junqi |
| Certificering: | CE, RoHs, REACH |
| Modelnummer: | JQ42RBL/42JMG50K |
| Min. bestelaantal: | 5PCS |
|---|---|
| Prijs: | USD40-90/PC Negotiable |
| Verpakking Details: | CTN |
| Levertijd: | 4weeks na krijg betaling (basis in bestelling), |
| Betalingscondities: | T / T, Western Union, Paypal |
| Levering vermogen: | 10000set/month |
| Type: | Planetarische Versnellingsbak Brushless gelijkstroom Motor | Modelnummer: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Kadergrootte: | 42mm | Windend Type: | Ster |
| Geschatte Torsie: | 0.5N.m~5N.m | Aantal Polen: | 8 |
| Aantal Fase: | 3 | Nominale spanning: | 24VDC |
| Geschatte Snelheid: | 7.1~1099rpm | Gebruik: | BOOT, Auto, Elektrische Fiets, VENTILATOR, Huistoestel, Automatische Industric |
| Vorm: | Ronde | ||
| Hoog licht: | 24v de motor van de toestelvermindering,42JMG50K,de motor van de het toestelvermindering van 5.0N.m |
||

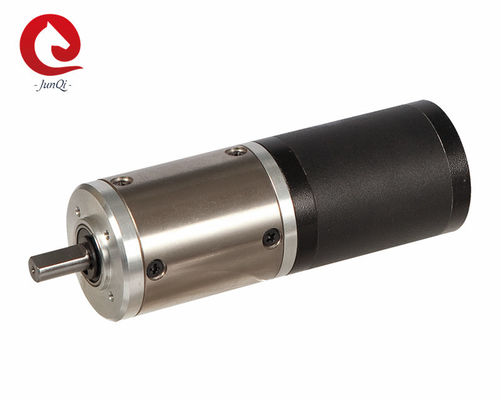

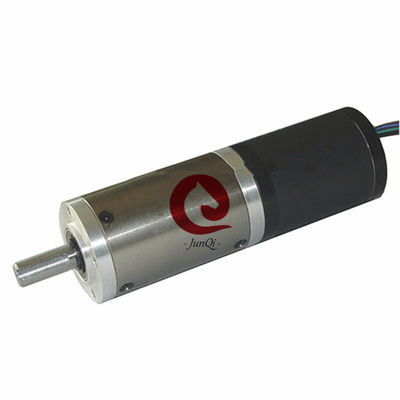

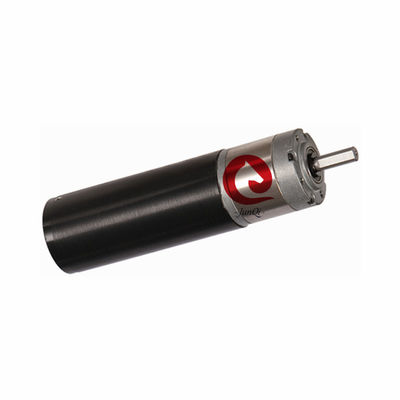

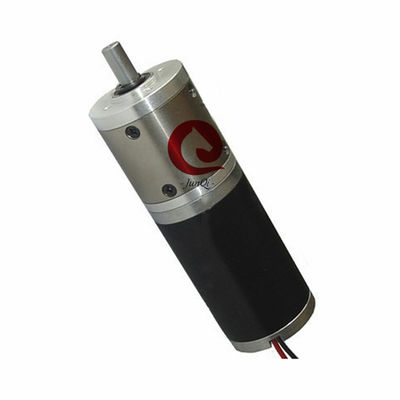

Dia 42mm Planetarische versnellingsbak, schatte de Verminderingsmotor van Torque0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K
Eigenschappen:
Hoog rendement en met geringe geluidssterkte.
Duurzame en lange levensduur.
Geschikt voor DIY of het mechanische werk.
Draaddiagram:
| Type | Kleur | Functies |
|
UL1007 AWG26 |
Blauw | Vcc |
| Geel | Ha | |
| Bruin | Hb | |
| Rood | Hc | |
| Groen | GND | |
|
UL1007 AWG22 |
Rood | Faseu |
| Bruin | Fase V | |
| Zwart | Fase W |
Het drijven Motorspecificatie:
| Punt | Eenheid | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Aantal polen | 8 | 8 | |
| Aantal Fase | 3 | 3 | |
| Nominale spanning | VDC | 24 | 24 |
| Zonder commissie Snelheid | t/min | 5500 | 5400 |
| Geschatte Snelheid | t/min | 4000 | 4200 |
| Geschatte Torsie | mN.m | 20 | 56 |
| Geschatte Macht | W | 8.4 | 25 |
| Piektorsie | mN.m | 60 | 170 |
| Piekstroom | A | 1.7 | 4.4 |
| Lijn - - lijnweerstand | ohms@20 ℃ | 5.9 | 1.6 |
| Lijn - - lijninductantie | MH | 5.1 | 1.94 |
** Nota's: Hierboven is de standaardmotor, kunnen wij worden ontworpen &manufactured met aangepast verzoek!!
Mechanische Grootte:
Brushless gelijkstroom-Technische Gegevens van de Toestelmotor:
JQ42RBL30-2445 de gegevens van de toestelmotor
| Verminderingsverhouding | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Aantal Toesteltreinen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Versnellingsbaklengte (L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| Zonder commissie Snelheid | t/min | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| Geschatte Snelheid | t/min | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| Geschatte Torsie | N.m | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
Max.Permissible lading in een korte tijd |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
JQ33RBL80-2490 de gegevens van de toestelmotor
| Verminderingsverhouding | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Aantal Toesteltreinen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Versnellingsbaklengte (L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| Zonder commissie Snelheid | t/min | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Geschatte Snelheid | t/min | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Geschatte Torsie | N.m | 0,19 | 0,25 | 0,68 | 0,86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
Max.Permissible lading in een korte tijd |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Wij kunnen de Extra dienst leveren:
Als deze motor niet met uw verzoek aanpast. Gelieve te voelen vrij om met ons te contacteren, kunnen wij aangepaste schacht/het winden/het opzetten flens/kabel/schakelaar maken. Wij zullen de werken met u en uw team zij aan zij een motor ontwerpen die de nauwkeurige behoeften van uw toepassing zal passen. Al Techniek en de Steun worden binnenshuis gedaan.
De toebehorendienst: Rem, schakelaar, Codeur
Aangepast Ontwerp: Het aangepaste Winden, Aangepaste Flens, Aangepaste Schacht….
FAQ:
Q: Hoe lang is de levertijd van orden?
A: Levertijd: 4 weken na ontvang de storting
Q: Wat is uw handelsverzekering?
A: 100% de bescherming van de productkwaliteit.
100% de bescherming van de product op tijd verzending.
100% betalingsbescherming voor uw vertegenwoordigd bedrag.
Q: Wat is Moq?
A: 5PCS. Klein Ordeonthaal.
Q: Maakt u Aangepast Product?
A: Ja, keuren wij IT goed.
Q: Ongeveer na Verkoop Serive?
A: Na Verkoop Services 24/7.
Q: Wat is het kwaliteitsniveau van uw product?
A: Wij veroorzaken goede kwaliteit, weigeren om low quality te veroorzaken.
De versnellingsbakmotor van NEMA17 BLDC Plaetary:
